Suzhou Gentle Photoelectric Technology Co., Ltd. produce il Serie di lastre PMMA — piastre guidaluce e fogli diffusori in acrilico di grado ottico prodotti sulle nostre linee di estrusione a Suzhou, in Cina. La gamma comprende piastre di guida della luce trasparenti estruse, piastre di guida della luce a strisce, piastre di guida della luce serigrafate, piastre di guida della luce punteggiate al laser, piastre di guida della luce temprate e fogli diffusori anti-ingiallimento, forniti come pannelli tagliati su misura o come componenti ottici stampati e lavorati al laser per pannelli luminosi a LED, moduli di retroilluminazione, segnaletica e illuminazione di elettrodomestici.
Cosa produciamo nella serie di lastre PMMA
Il PMMA (polimetilmetacrilato) è il polimero base di tutta la serie. Estrudiamo pellet acrilici di grado ottico in lastre di grande formato con spessore controllato, quindi tagliamo, lucidiamo, stampiamo o incidiamo al laser i pannelli nello stesso impianto. Poiché la formulazione, l'estrusione e la lavorazione secondaria si trovano sotto lo stesso tetto, il modello di punti della guida luminosa, la finitura superficiale e lo spessore della lamiera sono abbinati all'apparecchio di illuminazione anziché assemblati da fornitori separati.
A Suzhou operano due linee di estrusione di PMMA con una capacità mensile combinata di 550 tonnellate, supportate da apparecchiature di taglio, lucidatura, incisione, laser e stampa. Questa capacità è ciò che ci consente di eseguire quantità pilota per un nuovo modello di apparecchio di illuminazione e quindi mantenere la stessa finestra di processo per la produzione in serie.
La nostra gamma PMMA e dove si adatta ogni tipo
| Tipo di prodotto | Spessore tipico | Metodo di controllo della luce | Adattamento dell'applicazione |
| Piastra guida luce trasparente estrusa | 1–5 mm | Punti serigrafati o stampati a caldo | Retroilluminazione dei display, illuminazione automobilistica, ottica medica |
| Piastra guida luce a strisce | 1,6–4 mm | Microstruttura a strisce | Pannelli luminosi a LED, lightbox, retroilluminazione del monitor |
| Piastra guida luce serigrafata | 1,6–4 mm | Matrice di punti serigrafati personalizzati, loghi | Apparecchi di marca, pannelli indicatori di elettrodomestici |

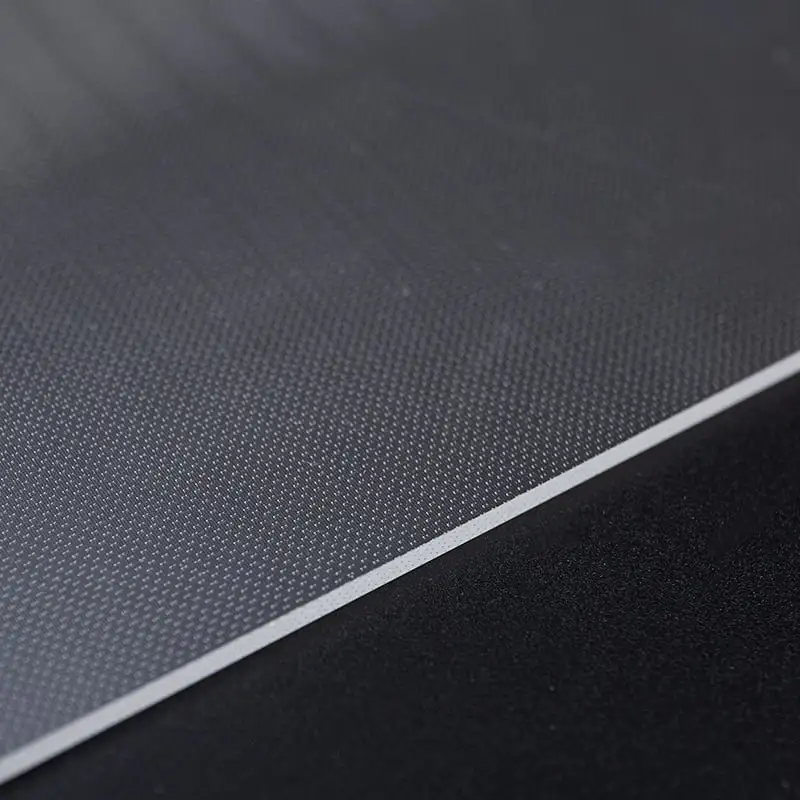

| Piastra di guida della luce punteggiata al laser | Dimensioni non standard | Punti di ablazione laser | Apparecchi speciali e di formato irregolare |
| Piastra di guida della luce temprata | Indurito in superficie | Faccia resistente all'usura 4–6 ore | Apparecchi esposti al tocco e ad alta abrasione |
| Lamina diffusore anti-ingiallimento | Elevata durezza | Caricamento delle particelle per diffusione | Pannelli luminosi senza cornice, coperture ad emissione uniforme |
Perché il PMMA per applicazioni con guida di luce e diffusori
Il PMMA di grado ottico trasmette circa il 92% della luce visibile, una percentuale superiore rispetto al normale vetro float, e lo fa con una qualità morbida e antiriflesso adatta ai pannelli retroilluminati. La sua densità è circa la metà di quella del vetro e la sua resistenza agli urti è molte volte superiore, quindi un pannello luminoso o una scatola luminosa di grandi dimensioni trasporta meno peso e si rompe senza frammenti taglienti.
- Stabilità UV intrinseca: la struttura portante in acrilico resiste all'ingiallimento senza un rivestimento superficiale sacrificale, pertanto la trasparenza viene mantenuta per l'intero spessore della lastra.
- Gamma di fabbricazione: taglio, foratura, piegatura a caldo, incisione laser, lucidatura e incollaggio sono tutte pratiche sulla stessa lamiera.
- Tolleranza chimica: gli acidi diluiti, gli alcali e i detergenti architettonici standard vengono gestiti bene; i solventi concentrati come acetone e MEK non lo sono.
- Isolamento elettrico e atossicità: relativi ai pannelli degli apparecchi e alle parti adiacenti al settore medico selezionate.
Acrilico estruso vs colato: come posizioniamo la serie
La nostra serie di lastre in PMMA è basata sull'estrusione. L'acrilico estruso ha una tolleranza di spessore più stretta rispetto alla lamiera colata, il che è importante direttamente nel lavoro ottico: trasmittanza e opacità cambiano entrambi con lo spessore, quindi un pannello che si sposta del 10% di spessore in una regione non corrisponderà all'area adiacente. Una tolleranza più stretta significa uniformità più prevedibile su un'ampia retroilluminazione e rese di fabbricazione più stabili su una linea di produzione.
L'acrilico colato ha ancora il suo posto: assemblaggi strutturali cementati con solvente, geometrie termoformate complesse e spessori superiori a 25 mm. Laddove un progetto richiede tali condizioni, lo diciamo durante la configurazione anziché forzare un grado estruso in un'applicazione fusa.
Lavorazioni secondarie che svolgiamo internamente
Le prestazioni della guida luminosa sono determinate tanto dal modello di punti quanto dal foglio di base. Il nostro flusso di processo prevede l'ispezione e la pulizia, il taglio su misura, la lucidatura della superficie colpita dalla luce, quindi l'ablazione laser o la serigrafia per creare il modello di estrazione della luce, seguito dalla pellicola protettiva e dall'imballaggio pallettizzato.
- Laser: punti concavi ablati sulla superficie del pannello per reindirizzare il percorso della luce.
- Stampa: serigrafia a inchiostro con matrici di punti, loghi e grafica specificati dal cliente.
- Lucidatura: converte il bordo tagliato in una superficie liscia per l'ingresso della luce e riduce la perdita del bordo.
- Taglio: lastre estruse di grandi dimensioni ridotte al formato del pannello finito.
Poiché il cambio del modello è una fase di configurazione piuttosto che un investimento in nuovi strumenti, i programmi di illuminazione multi-SKU possono spostarsi tra i modelli senza lunghe interruzioni. I materiali ottici correlati nello stesso impianto includono il Serie di fogli PS e il Serie di fogli PC , che proponiamo quando la resistenza agli urti o il ritardo di fiamma superano il vantaggio ottico dell'acrilico.
Specifiche ottiche e meccaniche su cui lavoriamo
| Parametro | Obiettivo tipico | Metodo di prova |
| Trasmissione luminosa totale | ~92% (grado ottico trasparente) | Sfera integratrice |
| Equilibrio foschia/diffusione | Impostato per grado e carico di particelle | Misuratore di foschia |
| Tolleranza sullo spessore | Lastra estrusa, più compatta di quella fusa | Misurazione dimensionale 2.5D |
| Durezza superficiale (grado indurito) | 4–6H | Analisi della durezza |
| Comportamento d'impatto | Rottura duttile, assenza di frammenti taglienti | Tester di impatto con caduta di sfere |
| Stabilità del colore | Grado antiingiallimento per infissi a vista | Invecchiamento e ciclismo ad alta/bassa temperatura |
Uniformità e luminanza si misurano sui pannelli finiti, non solo sulla lastra di base, perché è la puntinatura che determina la diffusione della luce. Laddove un apparecchio di illuminazione ha un obiettivo di uniformità definito, valutiamo il pannello stampato o puntinato al laser rispetto ad esso prima del rilascio.
Controllo di qualità e prove di laboratorio
Il nostro laboratorio è attrezzato per prove dimensionali, fotoelettriche, di affidabilità, sui materiali e meccaniche. Camere a temperatura e umidità costanti, sfere integratrici, misuratori di opacità, tester di flusso di fusione, tester di impatto, misuratori di illuminamento, tester di rugosità, tester ottici, macchine di misura a coordinate e tester di impatto a caduta di sfere supportano la valutazione dei lotti.
- dimensionale: Misurazione 2.5D, analisi dello spessore, misurazione dello strato composito superficiale.
- Fotoelettrico: test di illuminamento, luminanza e uniformità.
- Affidabilità: resistenza all'alternanza alta/bassa temperatura, all'invecchiamento, all'abrasione e al graffio.
- Materiale e meccanica: analisi della composizione, rugosità, resistenza alla fiamma, durezza e test di caduta.
Suzhou Gentle Photoelectric Technology Co., Ltd. detiene la certificazione ISO 9001 ed è diventata un'impresa nazionale ad alta tecnologia nel 2020, con 37 domande di brevetto riguardanti lo sviluppo di materiali ottici e guide luminose. I registri di ispezione e i dati di test per il lotto fornito vengono emessi con la spedizione in modo che l'ispezione in entrata presso lo stabilimento del cliente possa essere confrontata con gli stessi valori di riferimento.
Installazione, Movimento Termico e Manutenzione
L'acrilico si espande da cinque a sette volte di più del vetro o dell'alluminio con la temperatura. Su un pannello da 1220×2440 mm, un'oscillazione di servizio a 80°C sposta la dimensione lunga di circa 13,7 mm. I telai fissi che ignorano questo aspetto sono la causa più comune di pannelli PMMA incrinati nelle installazioni esterne o ad alto delta.
- Lasciare uno spazio libero di almeno 3 mm per metro di dimensione del pannello su ciascun bordo vincolato.
- Utilizzare fori di fissaggio sovradimensionati con anelli di tenuta in gomma; non vincolare mai rigidamente il pannello ad un telaio diverso.
- Specificare sigillanti siliconici con capacità di movimento del ±25% per la sigillatura dei bordi esterni.
- Forare con punte acriliche appositamente rettificate a bassa velocità per evitare tensioni residue attorno ai fori.
- Pulire con soluzioni detergenti delicate; evitare acetone, toluene e MEK.
I pannelli vengono spediti con pellicola protettiva su entrambe le facce. Conservare in piano, al riparo dalla luce solare diretta e rimuovere la pellicola entro la finestra consigliata prima del montaggio. I pannelli sostitutivi vengono prodotti dal file del modello conservato, quindi un pezzo di ricambio corrisponde alla distribuzione della luce originale.
Informazioni che utilizziamo per configurare la tua soluzione
Prepariamo una configurazione e un preventivo dal punto di lavoro dell'apparecchio, non solo dal numero di catalogo. I seguenti input consentono al nostro team di ingegneri di selezionare il grado, lo spessore, il modello e il percorso di finitura.
| Ingresso | Cosa determina |
| Dimensioni e spessore del pannello | Formato foglio, piano di taglio, calibro di estrusione |
| Tipo di LED, passo e corrente di pilotaggio | Densità dei punti, geometria del disegno, livello di occultamento |
| Luminanza e uniformità del target | Selezione del grado e bilancio di diffusione |
| Configurazione ingresso leggero | Lucidatura dei bordi e finitura della faccia d'ingresso |
| Temperatura e ambiente di funzionamento | Grado anti-ingiallimento, consiglio di allontanamento termico |
| Esposizione della superficie e regime di pulizia | Superficie temprata 4–6H o superficie standard |
| Stampa di file di grafica o logo | Layout dello schermo e cambio di pattern |
| Volume annuale e mix di modelli | Quantità pilota, programmazione della produzione, imballaggio |
Sviluppo personalizzato e supporto al progetto
Il nostro modello di servizio va dalla convalida del concetto alla produzione di massa. La progettazione della formulazione dei materiali, la progettazione ottica microstrutturata, le prove pilota e la fornitura in grandi volumi sono gestiti dallo stesso team di ingegneri, ed è così che una nuova specifica di guida luminosa passa dal campione alla produzione ripetibile senza interruzioni nel passaggio di consegne.
È supportata la prototipazione multimodello in piccoli lotti per nuove piattaforme di apparecchi di illuminazione e gli ordini di volume sono pianificati in base alla capacità di estrusione e stampa sopra indicata. Il supporto tecnico copre la selezione dei materiali, le domande sui processi di stampaggio a iniezione e rivestimento e la formazione sul funzionamento delle apparecchiature sugli strumenti di laboratorio utilizzati per i controlli in entrata. La documentazione fornita con un progetto include in genere il registro del campione approvato, i dati dei test dimensionali e ottici, le specifiche di imballaggio e le istruzioni di movimentazione.
Laddove un programma di illuminazione necessita di un diverso equilibrio polimerico, il ns Serie di fogli in PP e la serie ABS Sheet soddisfano i requisiti flessibili del diffusore e dell'alloggiamento strutturale, mentre gli apparecchi di illuminazione finiti sono disponibili attraverso la serie completa di lampade per i progetti che preferiscono un apparecchio completamente assemblato.
Domande frequenti
Quale grado di PMMA dovrebbe essere utilizzato per una piastra di guida luminosa per pannelli LED?
Per un pannello edge-lit standard, la scelta abituale è il PMMA estruso di grado ottico da 1,6–4 mm con una microstruttura a strisce o un motivo a punti stampato. Il grado rigato nasconde la fila di LED e mantiene l'efficacia luminosa; la qualità stampata è preferita quando la matrice di punti o un logo devono essere personalizzati per modello. Per la retroilluminazione di display e l'illuminazione automobilistica, il grado trasparente estruso da 1–5 mm offre la più ampia compatibilità di lavorazione.
Potete fornire dimensioni dei pannelli non standard e formati irregolari?
SÌ. La piastra di guida della luce puntinata al laser è prodotta per formati non standard e la nostra attrezzatura per taglio e incisione gestisce formati esterni al foglio standard 4x8. Invia il contorno del pannello finito e il bordo leggero di ingresso e confermeremo il piano di taglio e il layout del modello.
Come si evita l'ingiallimento degli apparecchi che si surriscaldano?
Il PMMA resiste intrinsecamente all'ingiallimento indotto dai raggi UV, senza rivestimento superficiale, pertanto la trasparenza viene mantenuta attraverso lo spessore della lastra. Per gli apparecchi di illuminazione chiusi in cui l'aria attorno alla scheda LED diventa calda, selezioniamo il grado di diffusore ad alta durezza anti-ingiallimento e confermiamo la distanza termica nel design del telaio in modo che il pannello non sia vincolato durante l'espansione.
Quali dati di test accompagnano la spedizione di lastre in PMMA?
A seconda della qualità e del progetto, forniamo misurazioni dimensionali, valori di trasmittanza e opacità, risultati di luminanza e uniformità sui pannelli finiti e dati di affidabilità derivanti da test di invecchiamento e cicli ad alta/bassa temperatura. Il set di test viene concordato in fase di campionamento, quindi l'ispezione in entrata presso il vostro impianto fa riferimento agli stessi parametri.
Supportate le prove pilota prima della produzione in volume?
Lo facciamo. La prototipazione multimodello in piccoli lotti fa parte del nostro servizio standard, che consente di convalidare una nuova piattaforma di apparecchi di illuminazione prima degli impegni in termini di attrezzature e volumi. Una volta approvato il campione, lo stesso calibro di estrusione, file di modello e impostazione di stampa vengono conservati per l'ordine di produzione.
Come dovrebbero essere montati i pannelli PMMA di grandi dimensioni per evitare fessurazioni?
Lasciare almeno 3 mm di spazio libero per metro di dimensione del pannello su ciascun bordo vincolato, utilizzare fori sovradimensionati con anelli di tenuta in gomma e sigillare i bordi esterni con un silicone classificato per un movimento del ±25%. Evitare incollaggi rigidi su strutture metalliche e forare a bassa velocità con punte specifiche per acrilico per evitare la concentrazione di stress attorno ai fissaggi.
